產品介紹

從20世紀初圓錐式破碎機誕生，先后經歷了彈簧圓錐破、底部單缸液壓圓錐破、高能液壓圓錐破、懸盤式圓錐破、重型短頭圓錐破和超細碎圓錐破等各個歷史發展階段。

圓錐式破碎機廣泛應用于礦山礦石破碎、冶金工業、化學工業、建筑工業、建筑垃圾回收、水泥工業及砂石制造行業等領域。

圓錐式破碎機設備性能好，使用成本低，設備單價高，從20萬人民幣到500萬人民幣不等。圓錐式破碎機的質量和穩定性是當前中國礦山設備制造企業技術實力的體現，企業業績成敗很大程度也是取決于圓錐破銷量。

改革開放前20年，因國內各領域技術、資金和政策的關系，彈簧式圓錐破因價格便宜而得到廣泛的應用。近10年，隨著科技進步、經濟發展和政策引導，效率、安全、環保成為了主流趨勢，多缸和單缸液壓圓錐破逐漸受到用戶的歡迎。

產品分析

目前國內市場上主流的圓錐破系列產品有：彈簧式圓錐破、多缸液壓圓錐破和單缸液壓圓錐破等。

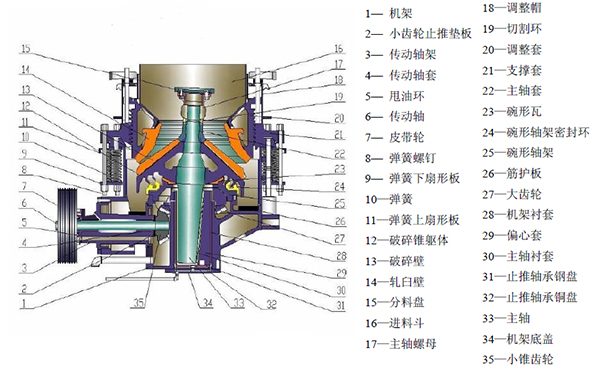

彈簧圓錐破結構圖

彈簧圓錐破從結構上主要分為六大總成：定錐總成、動錐總成、傳動總成、彈簧機構、碗型軸架部、機架總成。其輔助部分，由電氣系統、稀油潤滑系統組成。

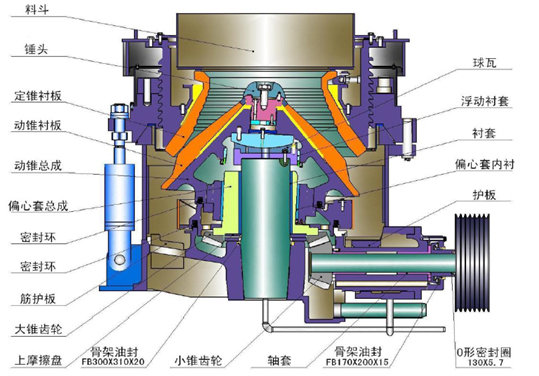

多缸液壓圓錐破結構圖

多缸液壓圓錐破有以下六大部分：（1）下機架部：機架主軸導向銷；（2）偏心套部：偏心套平衡圈大錐齒輪；（3）傳動部：傳動軸小錐齒輪軸套；（4）支撐套部：支撐套鎖緊缸鎖緊螺母；（5）調整環部：調整環，軋臼壁；（6）動錐部：軀體破碎壁錘頭球形瓦。其輔助部分，由電氣系統、稀油潤滑系統組成。

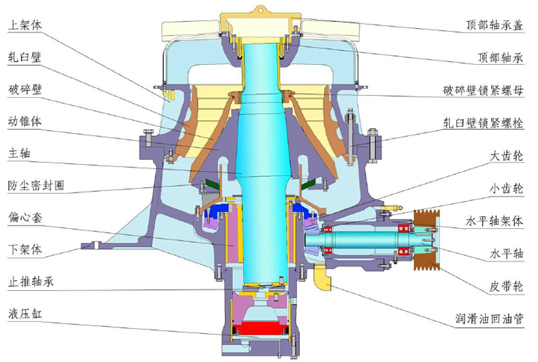

單缸液壓圓錐破結構圖

單缸液壓圓錐破的結構主要分為六大部分：（1）上機架總成；（2）下機架總成；（3）動錐總成；（4）傳動軸總成；（5）偏心套總成；（6）液壓缸總成。其輔助部分，由電氣系統、稀油潤滑系統組成。

多缸和單杠液壓圓錐破區別

多缸液壓圓錐破的主軸不動，液壓推手或液壓馬達通過調整帽帶動調整環，使其在支撐套內旋轉，從而調節排料口大小。

單缸液壓圓錐破的主軸則是轉動的，在液壓缸的作用下，主軸上抬或下墜，進而調節排料口大小。

相比而言，單缸液壓圓錐破對技術和選材的要求更為先進和嚴格。

優缺點對比

作為當前市場上的主流圓錐破產品，彈簧、多缸、單缸三種系列各有什么優勢和劣勢呢？

技術對比

技術先進、加工精良、流程規范的行業領軍生產企業，它們往往注重設備研發，引進國外先進技術。設備加工環節的嚴格、細致、智能化程度、關鍵技術的掌握是小廠商不能企及的。

以質檢為例，大廠商一般都有嚴格的質量控制環節，材料進廠有專業的材質化驗流程，承壓或承重較大的機體類鑄件都需經過滲透探傷（主要針對容易出現裂紋、受力較大的部位）檢驗，所有軸承、主軸等運轉部件都需經過超聲波探傷檢查。

設備廠商

單缸液壓圓錐破而言，其工作原理大體相同，各個廠家為了體現自己的品牌，對產品命名不盡相同。

案例現場

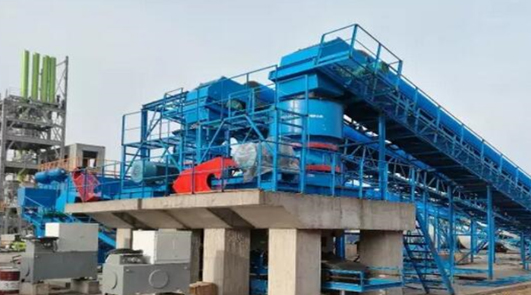

浙江舟山時產1500-1800噸凝灰巖破碎EPC總包項目

設備配置：F5X1660給料機，C6X160顎破，HST315圓錐破，S5X2460振動篩，S5X2160振動篩等。

物料：凝灰巖

出料：0—5—15—20—38mm

產品信息：世邦工業的單缸液壓圓錐破可配置智能化的電控系統，實現生產線的自動化、智能化和集中化，遠程監控系統（物聯網）可以讓所有設備融入到網絡當中，只要有一臺能上網的設備，能隨時查看設備的運行情況。

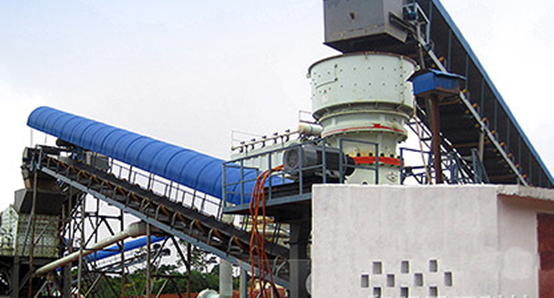

湖南350t/h河卵石破碎EPC項目

設備配置：ZG400給料機、GPY300S-EC顎破、HPY300-M圓錐破、2YKR3073振動篩等。

原料類型：河卵石

成品規格：0-5mm，5-15mm，15-25mm

產品信息：GPY系列單缸液壓圓錐破分中碎型（4種型號）和細碎型（2種型號），產量根據緊邊排料口尺寸從115t/h到1200t/h不等（中碎型）。

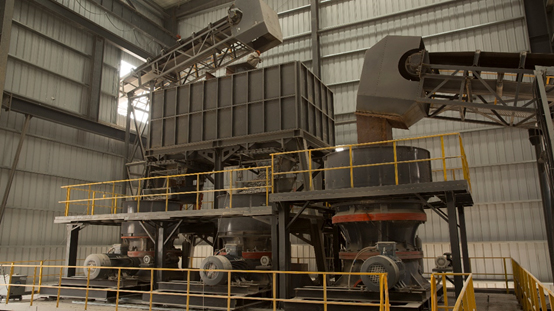

喀麥隆花崗巖全鋼架石料破碎生產線

設備配置：GZD1300*4900給料機，PE900*1200顎式破碎機，HST250/S2液壓圓錐破，PFW1318歐版反擊破，2YZS2460圓振動篩，2YZS2160圓振動篩。

產量：250t/h

進料粒度：700mm

出料粒度：0-5，5-15，15-25mm

產品信息：HST單缸液壓圓錐破配置全自動控制系統，有4中不同型號，每種有超粗、中粗、細、中細、超細不同腔形，裝機功率從90kw到135kw不等。

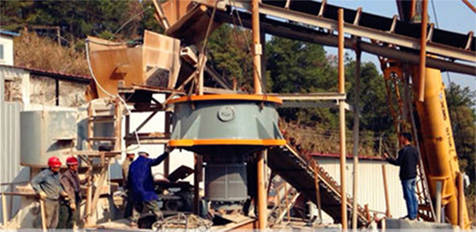

江西700t/h石灰石生產線

設備配置：PE1000*1200鄂式破碎機/兩臺，SJ1500S單缸液壓圓錐破碎機/兩臺，2YK3072振動篩/一臺。

出料規格：0-31.5mm

產品信息：SJ系列單缸液壓圓錐破有3種型號，型號SK1800產能在750-1200t/h，該生產線中所使用的SJ1500S的時產也在350-700t之間。

從上述各大圓錐破生產廠商的大型項目中，我們發現二段主要破碎設備大多使用的是單杠液壓圓錐破。這種大型的生產線項目，一般都具有規模大、產量大、智能化程度高、管理規范、生產效率高等特性。

時間是、時間是生命。在這類大型建設項目中，彈簧圓錐破逐漸被市場所淘汰的原因在于其維修或更換耐磨件的時間過長，耽誤了生產效率。

小結

在全世界礦產資源緊缺，各國在海外搶奪資源的背景下，圓錐破的市場將會更加廣闊。

圓錐破相對于顎破和反擊破而言，其技術要求更高，失之毫厘差之千里，微小的細節可能會影響設備的使用壽命，故在選購時要以專業可靠的大廠家為準。
