T130X加強超細磨粉機

    寫作時間:2011-06-08 瀏覽次數:
    T130X加強超細磨粉機是在MTM超壓梯形磨粉機基礎上改良而成

    T130X加強超細磨粉機主機參數 :

    名 稱 單 位 規格、技術性能數據
    磨輥數量 4



    磨輥直徑×高度 毫米 Ф410×210



    磨環直徑×高度 毫米 Ф1300×210



    主機轉速 轉/分 103



    進料粒度 毫米 <30



    成品粒度 毫米 0.074—0.038
    產   量 噸/小時 4-13



    主機總重 18




    注:
    1、表中產量指粉磨方解石,其成品的通篩率為80%。
    2、各項參數及外形若有變更,依發貨時隨機帶的使用維護說明書為準。
    系統配用功率
    名   稱 項目 單位 規格、技術數據
    主機電動機 型號   Y280S-4
    功率 千瓦 75
    轉速 轉/分 1480
    選粉機電動機 型號   Y160L-4
    功率 千瓦 15
    轉速 轉/分 1460(變頻調速)
    提升機電動機 型號   Y100L2-4
    功率 千瓦 3
    轉速 轉/分 1430
    引風機電動機 型號   Y280M-4
    功率 千瓦 90
    轉速 轉/分 1480
    顎式破碎機
    電動機
    顎破型號   PE 250×400
    電機型號   Y180L-6
    電機功率 千瓦 15
    電機轉速 轉/分 970
    電磁振動給料機 型號   GZ3F
    功率 200





    一、產品特點

    T130X加強超細磨粉機


    T130X加強超細磨粉機是我公司磨機專家在市場調研的基礎上,并統計分析國內外大量磨機用戶的使用情況與建議,在原產品——MTM超壓梯形磨粉機的基礎上創新設計的新型磨粉機。該機型在繼承并優化了MTM超壓梯形磨粉機結構特性的同時,又形成了自己獨有的特點:

    1、 中機體與基座完全軟連接,無剛性接觸

    避免了磨腔內的振動傳給中機體、分析機,提高了分析精度。

    2、 基座采用高強度、防振裂球墨鑄鐵

    球墨鑄鐵具有鑄鐵的減振性能、鑄鋼的強度,以及良好的耐沖擊性。

    3、采用國產仿德國弗蘭德減速機

    充分利用專業減速機廠家技術制造優勢,提高整機穩定性。

    減速機與電機采用三角帶傳遞動力,有利于過載保護。

    4、主機、減速機采用彈性套柱銷聯軸器

    避免了以往尼龍柱銷易斷現像,提高了設備可靠性。

    5、分析機采用高密度葉片

    分析機采用高密度葉片能提高選粉細度及產量。實踐表明,在轉速不變的情況下,提高葉片的密度可提高成品的細度。換言之,在同等細度情況下,高密度葉輪可比低密度葉輪轉速低,減小了氣流阻力,增加了產量。

    葉輪轉盤采用了新結構,避免了“跑粗粉”現象。

    6、分析機采用變頻調速

    采用變頻調速比用電磁調速節能,調速控制精確,過程控制機動性好,自動化程度高。

    7、采用旁路集粉器

    旁路集粉器具有灰塵隔離室,能使含塵較多的部分氣體通過旁路進入旋風下部以減少粉塵由排風口逸出的機會。與一般的集粉器相比,旁路集粉器壓力損失小,集粉效率高,特別有利于收集一般集粉器難以收集的微粉顆粒。

    8、設備布置采用同阻力方案

    采用同阻力布置避免兩個集粉器出力不同,提高集粉器集粉效率,減少了內循環,提高了磨機產量。

    9、集粉器兩出料口和除塵器出料口三口在同一條直線布置 集粉器、除塵器出料口同一條直線布置便于物料的集中收集,減少勞動量,便于包裝。

    10、設置維修平臺

    設置維修平臺,使磨機維護更方便、安全。

    二、用途

    該機主要適用于冶金、建材、化工、礦山等礦產品物料的粉磨加工,可粉磨長石、方解石、滑石、重晶石、瑩石、稀土、大理石、陶瓷、鋁礬土、錳礦、鐵礦、銅礦、磷礦石、氧化鐵紅、礦渣、水渣、活性炭、白云石、花崗巖、氧化鐵黃、豆餅、化肥、復、粉煤灰、煙煤、焦煤、褐煤、菱美砂、金礦、紅泥、粘土、高嶺土、焦炭、煤矸石、瓷土、藍晶石、氟石、膨潤土、麥飯石流紋巖、渾綠巖、葉臘巖、葉巖、紫砂巖、迭巖石、玄武巖、石膏、石墨、保溫材料等,濕度在6%以下的各種非易燃非易爆礦產物料的加工。

    三、 設備的組成

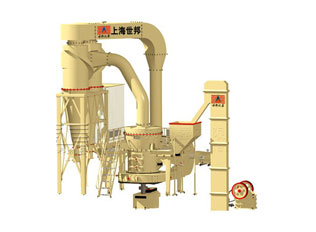

    T130X磨粉機主要由主機、減速機、分析機、維修平臺、風機、旁路集粉器、電控柜等組成。輔機由顎式破碎機、畚斗提升機、電磁振動給料機、儲料倉等組成。

    四、工作原理

    大塊狀物料經顎式破碎機破碎到所需粒度后,由提升機將物料送儲料斗,再經振動給料機將物料均勻定量連續地送入主機磨室內進行研磨,粉磨后的粉子隨風機氣流上升,經分析機進行分級,符合細度的粉子隨氣流經管道進入旁路集粉器內,進行分離收集,經出粉閥排出即為成品粉子。氣流由旁路集粉器上端回風管吸入離心引風機,本機整個氣流系統是負壓密閉循環的,保證了生產現場環保衛生。
