HGM三環中速磨粉機

    寫作時間:2011-06-08 瀏覽次數:
    HGM三環中速磨粉機是世邦15年經驗的結晶,它具有高效、安全、節能等特點。

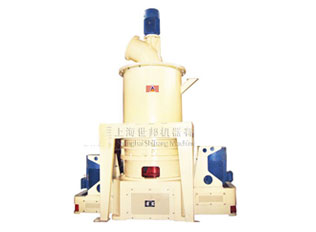

    HGM三環中速微粉磨機

    HGM三環中速微粉磨粉機


    HGM系列三環中速微粉磨機是我公司根據15年的磨機生產經驗,吸收國內外磨機生產廠家的優點,經過多次充分考察、研究、試驗而開發出的高效低成本的新型超細粉加工設備. 它是先進技術的結晶,是國際上超細粉加工領域替代傳統磨粉機的產品。

    一、主要用途

    HGM系列三環中速微粉磨是一種細粉及超細粉的加工設備,它主要適用于中、低硬度,莫氏硬度≤6級的非易燃易爆的脆性物料,如方解石、白堊、石灰石、白云石、高嶺土、膨潤土、滑石、云母、菱鎂礦、伊利石、葉臘石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、石膏、明礬石、石墨、螢石、磷礦石、鉀礦石、浮石等100多種物料。

    二、特點

    1、高效 在成品細度及電動機功率相同的情況下,比氣流磨、攪拌磨、球磨機的產量高一倍以上;

    2、易損件使用壽命長 磨輥、磨環采用特殊材料鍛制而成,從而使利用程度大大提高。在物料及成品細度相同的情況下,比沖擊式破碎機與渦輪粉碎機的易損件使用壽命長2-3倍,一般可達一年以上,加工碳酸鈣、方解石時,使用壽命可達2-5年;

    3、安全可靠性高 因磨腔內無滾動軸承、無螺釘,所以不存在軸承及其密封件易損的問題,不存在螺釘易松動而毀壞機器的問題;

    4、產品細度高 產品細度一次性可達到d97≤5μm;

    5、環保 脈沖除塵器和消聲器的使用減輕粉塵的的污染和噪音,達到國家的環保標準,對周圍的環境無污染。

    三、工作原理

    HGM系列微粉磨由磨粉機、選粉機、集粉器、除塵器、風機、消聲器、隔音室、破碎機、提升機、料倉、給料機等部分組成。

    大塊物料經破碎機破碎成小顆粒后,由提升機送入料倉,再通過給料機和傾斜的導料管,將物料均勻地送到轉盤上部的散料盤上。

    磨粉機工作時,幾十個磨輥在環道內旋轉、滾動。物料在離心作用下散向周邊并落入磨腔,在環道內被磨輥沖壓、滾輾、研磨。

    隨著高壓風機不斷的抽吸設備機內部的空氣,經多層粉碎后的物料,被帶入選粉機,高速旋轉的葉輪對其進行篩選,不合格的物料回落重磨,合格的物料則隨氣流進入旋風集粉器,密度較大塵粒下落,由底部的卸料閥排出即為成品,密度較小的細粉塵則隨氣流進入除塵器,并粘附在濾袋表面,脈沖閥控制高壓氣流從濾袋內部瞬間噴射,粘附其上的粉塵則因?yàn)V袋的突然抖動下落,底部的輸送機則把兩處收集的物料送出進行成品包裝。而微量極小的粉塵則穿過濾袋,終在消聲器出風口處排出。

    HGM系列三環中速微粉磨機技術參數: 表1

    型號 HGM80/8021 HGM90/9024 HGM100/10027 HGM100A/10036
    平均工作直徑/mm 800 900 1000
    環道數量/層 3 3 3 4
    磨輥數量/個 21 24 27 36
    主軸轉速/r.p.min 230 200 180
    入料粒度/mm ≤15
    成品粒度范圍/μm 5-47
    成品產量t/H 0.4-4.5 0.4-5.5 0.4-6.5 0.4-7.5

    注:1、成品產量僅以國內方解石為例,提供參考數值,不同地區、環境及物料產量不盡相同。
    表2 功率參數
    單位:KW HGM80/8021 HGM90/9024 HGM100/1027 HGM100A/1036
    磨粉機 55 2-37 110
    選粉機 18.5 22 37
    風機 45 55 75
    破碎機 11 11/18.5 18.5
    提升機 3 3 3
    輸送機 3 3 3
    排灰閥 2-0.75 2-0.75 3-0.75
    空壓機 7.5 15 15

    注:以上表格中數據為2-xx時表示,該部分配置有2個相同參數的電機。例如排灰閥:HGM80配置2-0.75,即該部分配有2個0.75kw的電機。
