LM立式磨粉機


     寫作時間:2011-06-08 瀏覽次數:

              次



    LM立式磨粉機是高性能、低投入的磨粉機















	LM系列立式磨粉機主要有選粉機、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體等部分組成。分離器是一種高效、節能的選粉裝置。磨輥是用來對物料進行碾壓粉碎的部件。磨盤固定在減速機的輸出軸上，是磨輥碾壓物料的地方。加壓裝置是為對磨輥提供碾壓力的部件，向磨輥提供足夠的壓力以粉碎物料。



	LM系列立式磨粉機的工作原理

電動機通過減速機帶動磨盤轉動，使物料經鎖風喂料器從進料口落在磨盤，同時熱風從進風口進入磨內。隨著轉盤的轉動，物料在離心力的作用下，向磨盤邊緣被風環高速氣流帶起，大顆粒直接落到磨盤上重新粉磨，氣流中的物料進過上部分離器時，在旋轉轉子的作用下，粗粉從錐斗落到磨盤重新粉磨，合格細粉隨氣流一起出磨，通過收塵裝置收集，即為產品，含有水分的物料在與熱氣體接觸的過程中被烘干，通過調節熱風溫度，能滿足不同濕度物料要求，達到所有的要求的產品水分。通過調整分離器，可達到不同產品所需的粗細度。



	LM系列立式磨粉機的系統工藝流程

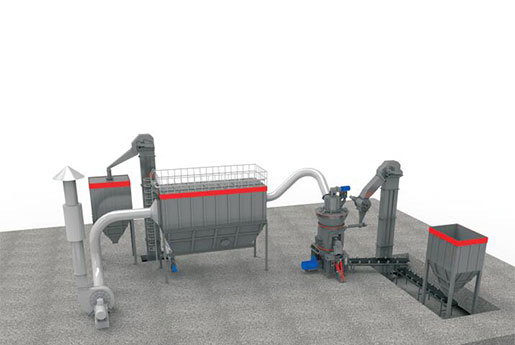

	一、單脈沖除塵器開路系統



	本系統原料通過斗式提升機進入原料倉，經稱量、除鐵后用帶式輸送機送入鎖風喂料器，盡可能的保證原料進入磨機時不串風。產品收集用一臺脈沖除塵器來完成，減少了設備的臺數，簡化了系統的配置。產品收集后用螺旋給料機通過斗式提升機送入成品料倉。可對入磨潮濕物料進行烘干。



	二、旋風加脈沖除塵器閉路系統



	本系統與單脈沖除塵器開路系統的區別在于產品收集用一組旋風除塵器來完成，引風機部分氣體引入磨機進行循環利用，可降低系統的工作負荷和通過收塵器的氣體量，終除塵設備可用脈沖除塵器。



	三、單脈沖除塵器閉路系統



	本系統與單收集器系統的區別在于產品收集后用氣力輸送系統將成品送入成品料倉，同時引風機大部分氣體引入磨機內進行循環利用。





		LM系列立式磨粉機的技術優勢介紹

	一、高性能


		1、熱風在磨內直接與物料接觸，烘干能力強，節約資源；



		2、通過熱風調節溫度，可以滿足不同濕度物料的要求。



		3、物料在磨內停留時間短，易于檢測和控制產品粒度及化學成分，減少重復碾磨，產品質量穩定。



		4、輥套和磨盤襯板安裝有防止直接接觸的裝置，避免破壞性沖擊和劇烈震動。

	二、低投入


		1、本系列磨粉機集破碎、干燥、粉磨、分級輸送于一體，布局緊湊，占地面積僅為球磨系統的80%。



		2、磨輥在磨盤上直接碾壓磨碎物料，能耗比球磨系統降低30%-40%。



		3、磨輥與襯板采用優質材料制作，減小磨損，增加使用壽命。



		4、可露天布置，節省投資費用。

	三、運行可靠


		1、安裝自動控制系統，可實現遠程控制，操作簡便。



		2、通過檢測油缸，翻轉動臂，更換輥套、襯板方便快捷，減少停機損失。



		3、設備整體密封，系統在負壓下工作，無粉塵外溢，環境清潔。



		4、振動小，噪音低。













	LM系列立式磨粉機的技術參數







				型號

				產量 (th)

				入磨物料粒度D80(mm)

				入磨物料尺寸mm)

				主電機功率 (kw)







				LM80K

				4-10

				<10

				<20

				55





				LM110K

				5-15

				<10

				<25

				110





				LM130K

				10-28

				<10

				<38

				200





				LM150K

				13-38

				<10

				<40

				280





				LM170K

				18-48

				<10

				<42

				400





				LM190K

				23-68

				<10

				<45

				500





				LM220K

				36-105

				<10

				<50

				800





				LM240K

				40-130

				<10

				<50

				1000





				LM280K

				50-170

				<10

				<50

				1250





				LM340K

				80-240

				<10

				<70

				1800





				LM370K

				120-300

				<10

				<70

				2500







	立式煤磨系列







				型號

				產量 (th)

				入磨物料粒度D80(mm)

				入磨物料尺寸mm)

				主電機功率 (kw)







				LM80M

				3-5

				<10

				20

				45





				LM110M

				7-10

				<10

				25

				90





				LM130M

				10-17

				<10

				<38

				185





				LM150M

				16-22

				<10

				<40

				250





				LM170M

				20-30

				<10

				<42

				315





				LM190M

				26-40

				<10

				<45

				400





				LM220M

				35-45

				<10

				<50

				500





				LM240M

				50-70

				<10

				<50

				630





				LM280M

				70-90

				<10

				<50

				900





				LM340M

				100-140

				<10

				<50

				1400





















	立式難磨系列







				型號

				產量 (th)

				入磨物料粒度D80(mm)

				入磨物料尺寸mm)

				主電機功率 (kw)







				LM130N

				5-14

				<10

				<38

				200





				LM150N

				7-20

				<10

				<40

				280





				LM170N

				9-27

				<10

				<42

				400





				LM190N

				12-30

				<10

				<45

				500





				LM220N

				18-55

				<10

				<50

				900





				LM240N

				25-60

				<10

				<50

				1120





				LM280N

				40-90

				<10

				<50

				1800





				LM340N

				60-120

				<10

				<70

				2500





				LM370N

				70-160

				<10

				<70

				3150
