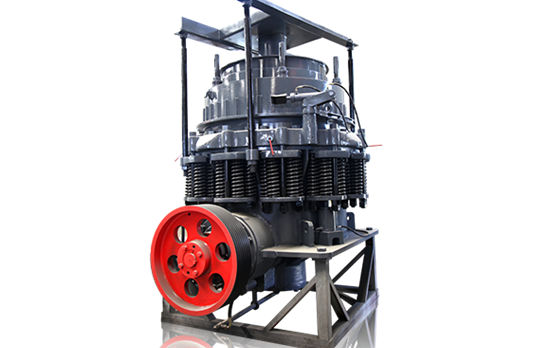

CS系列圓錐破碎機

    寫作時間:2011-06-08 瀏覽次數:
    CS系列圓錐破 CS系列圓錐破用途: CS系列高效 圓錐破 ,可廣泛應用于金屬與非金屬礦、水泥廠、建筑、砂石冶金等行業。適用于鐵礦石、有色金屬礦石、花崗巖、石灰石、石英巖、沙巖、鵝卵

    CS系列圓錐破用途

    CS系列高效圓錐破,可廣泛應用于金屬與非金屬礦、水泥廠、建筑、砂石冶金等行業。適用于鐵礦石、有色金屬礦石、花崗巖、石灰石、石英巖、沙巖、鵝卵石等。

    CS系列圓錐破工作原理

    工作時,由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉,破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動,使得破碎壁表面時而靠近又時而離開軋臼壁的表面,從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到沖擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后,物料破碎要求粒度,經下部排出。

    CS系列圓錐破性能特點

    CS系列高效圓錐破碎機是我公司在引進、吸收國外技術的基礎上,根據客戶的需求,基于層壓破碎原理及多破少磨概念設計研發的集高擺頻、優化腔型和合理沖程于一體的現代高性能破碎機。

    1、性能高
    通過腔型優化設計以及采用合理速度與沖程相結合,從而使該機型在相同動錐直徑的情況下做功多。因此,與同類型的圓錐破碎機相比,具有更高的性能和生產能力。

    2、產品粒度組成好
    采用層壓破碎原理,使產品中立方體所占比例明顯提高,針片狀石子減少粒級更均勻。

    3、穩定性好
    當有鐵塊等非破碎物進入機內時,過鐵保護裝置會自動將其釋放,然后自動復位。過鐵保護具有固定的排料口返回點,雜鐵通過破碎腔后,能夠迅速恢復原有的排料口。

    4、清腔方便

    如果破碎機在負荷狀態下停機,液壓清腔系統可迅速清理破碎腔,大大減少了停機時間。

    5、可靠性高

    采用大直徑主軸、重型化主機架以及獨立的稀油潤滑系統的自動控制系統,保證了設備堅固耐用,運行可靠。

    6、維修方便易于操作

    所有的部件均能夠從上部或側面拆裝,從而定錐和動錐總成均可方便拆出。青銅滑動軸承在高沖擊震動破碎環境中能夠保持優異的承載性能,并且比滾動軸承更經濟、維修更方便。

    7、生產成本低

    由于生產能力大,可靠性高,維修方便,大大降低了生產成本。

    8、應用廣泛

    CS系列高效圓錐破碎機的特點在于使破碎機發揮出性能以適用于各種破碎工藝:從特粗碎到細碎,從固定式破碎到移動式破碎站。 CS系列高效圓錐破碎機從特粗碎到細碎有各種腔型可供選擇,因此可根據破碎工藝流程選擇破碎腔型。

    9、分體潤滑,多點控制的獨立稀油潤滑系統,可確保該機型軸承潤滑的雙重保護,以及可實現整機自動安全保護。

    標準型CSB系列圓錐破:

    型號
    閉口邊 開口邊 出料口可調整尺寸(mm) 功率 (kw) 產量 (噸/小時)
    給礦口尺寸(mm)
    CSB75 83 102 9-22 6-75 45-91
    159 175 13-38 59-163
    CSD75 13 41 3-13 6-75 27-90
    33 60 3-16 27-100
    51 76 6-19 65-140
    CSB160 109 137 13-31 6-185 109-181
    188 210 16-31 132-253
    216 241 19-51 172-349
    CSD160 29 64 3-16 6-160 36-163
    54 89 6-16 82-163
    70 105 10-25 109-227
    CSB240 188 209 16-38 6-240 181-327
    213 241 22-51 258-417
    241 268 25-64 299-635
    CSD240 35 70 5-13 6-240 90-209
    54 89 6-19 136-281
    98 133 10-25 190-336
    CSB400 253 278 19-38 6-400 381-726
    303 334 25-51 608-998
    334 369 31-64 870-1400
    CSD400 51 105 5-16 6-400 190-408
    95 133 10-19 354-508
    127 178 13-25 454-599
